致力于打造高稳定、高精度、高性价比的国产精密划切设备品牌。
Mini Micro LED MIP切割解决方案，国内率先推出MIP全自动切割设备，精准控制MIP微米级切割深度，MIP全自动上下料整机方案，COB工艺边切割，实现COB无缝拼接。
专为 Mini LED 加工场景打造机型，配置全自动上下料系统，可适配天车、人工、AGV 多种上下料方式，解决卡塞问题；设备采用微米级无膜切割工艺，适配工厂自动化生产布局。
博捷芯自主研发 MIP 系列专用切割设备，拥有自研工艺方案。

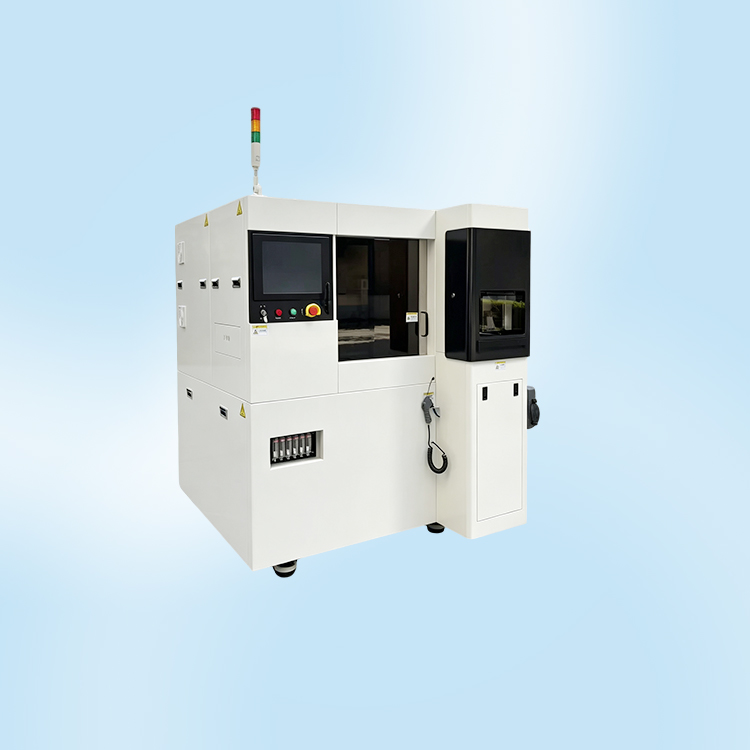

项目 | 产品型号 | BJX8160 划片机 MIP专机 |
加工尺寸 | ≤320*320 | |
运动方式 | 双轴对向式、全自动 | |
X轴 | 最大速度 | 600mm/s |
直线度 | 1.5μm全行程 | |
Y轴 | 有效行程 | 480mm |
定位精度 | 1μm全行程 | |
分辨率 | 0.1μm | |
Z轴 | 有效行程 | 40mm |
单步步尽量 | 0.0001mm | |
最大刀轮直径 | 60mm或定制 | |
T轴 | 转动角度范围 | 380 |
主轴 | 最大转速 | 60000rpm/min |
额定输出功率 | 直流（DC）1.5/1.8/2.4KW | |
基础规格 | 电源 | 三相AC220V/50Hz |
压缩空气 | 0.5-0.6Mpa、Max420L/min | |
切削水 | 0.2-0.3Mpa、Max 12L/min | |
排风流量 | 10m³/min | |
尺寸（mm） | 1500mm(W)×1600mm(D)×1800mm(H) | |
重量 | 2000kg |
MIP 划片机是面向Mini/Micro LED MIP（Mass Transfer Integrated Pkg 巨量转移集成封装）工艺的高精度砂轮切割专机，核心工序是对 MIP 基板进行半切 / 全切、工艺边开槽、模组分板，服务直显与背光全产业链。
